Rosemount 물 분석 기기 분석적인 228 토로이드 Submersion/삽입 전도도 감지기

빠른 세부사항:

 분석 Rosemount의 제조하는

어려운 건축

최대 임시 직원;

o 엿봄: 120°C (248°F)

o 엿봄: 200°C (392°F)

o Tefzel: 120°C (248°F)

최대 압력;

o 엿봄: 295 psig

o Tefzel: 200 psig

높은 진동을 관대히 다룹니다

최대 연: 200ft

완전한 RTD

묘사:

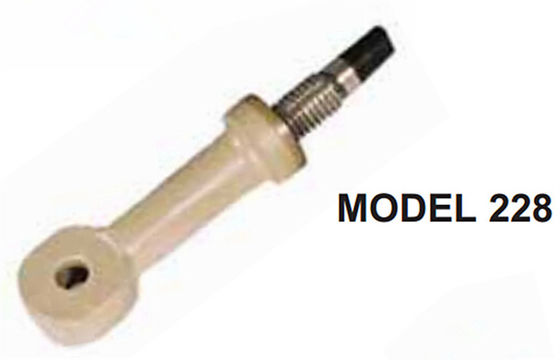

모형 228는 submersion 삽입 유형 토로이드 감지기입니다. 그것이 현재를 유도해서 전도도를 측정하기 때문에, 토로이드는 견본을 만질 필요가 없고, 아니라 플라스틱에서 넣어질 수 있습니다. 따라서, 금속 전극 감지기와는 다른, 모형 228 감지기는 부식성과 더러운 견본에서 사용될 수 있습니다. 또한 높은 전도도 액체 측정에 대하 이상적입니다.

감지기는 유리 채워진 엿봄과 채우다 빈 Tefzel®에서 유효합니다. 온도 한계는 248ºF (120ºC)입니다; 고열 (392ºF (200ºC)) 엿봄 버전은 유효합니다. 엿봄 몸 감지기를 위한 압력 한계는 295 psig (2135 kPa 아bs)입니다 Tefzel 몸을 위해 감지기는 200 psig (1480년 kPa 아bs)이고.

기계 및 수동 수축력 집합은 또한 감지기가 과정을 끄고 선 배수하기 없이 가공 배관에서 제거되는 것을 허용하는 유효합니다.

명세:

젖은 물자: 유리 채워진 엿봄

온도: 32ºF - 248ºF (0ºC - 120ºC)

압력: 295 psig (2135 kPa 아bs)

전도도 범위:
해석기 1056년과 56: 5 uS/cm 분 -- 최대 500 mS/cm
다른 사람: 50 uS/cm 분 -- 최대 1000 mS/cm

가공 연결:
-80: 1 인치 MNPT
-81: 7/8 인치 9 UNC

연: 20 ft (m) 6.1

최대 연: 200 ft (m) 61

임명: 가공 액체에서 완전하게 가라앉히다 그래야 감지기를 설치하십시오.

경쟁 이점:

산, 기초 및 소금물의 측정 농도를 위한 더럽거나, 부식성, 높은 전도도 액체에 있는 사용을 위해 중대한 비 접촉 토로이드 감지기를 가진 부식 그리고 더럽히기 저항 -.

나사에서 또는 철회 가능한 임명 선택권은 감지기가 장비 끄고 배수하기 없이 배관과 탱크에서 제거되는 것을 허용합니다.

어려운 건축은 드릴링 진흙 셰이커 쟁반과 같은 높은 진동 신청을 관대히 다룹니다. 금속 구조 및 토로이드는 (유리 채워지는) 엿봄 또는 (유리 채워지는 빈) Tefzel로 overmolded.

고열 (392oF (200oC)) 유효한 선택권
높은 진동을 관대히 다룹니다
최대 연: 200ft

완전한 RTDs를 가진 온도 보상.
