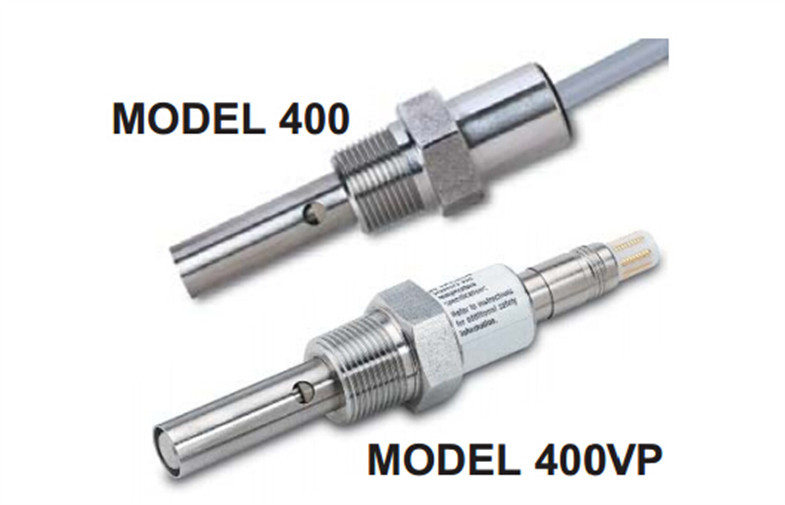

Rosemount 물 분석 기기 분석적인 400/400VP 내구시간 다목적 전도도 감지기

빠른 세부사항:

    · 분석 Rosemount의 제조하는

· 가공 연결: 3/4 인치 MNPT

· 온도: 221°F (0에 105°C)에 32

· 온도 (선택권 -60): 392°F (0에 200°C)에 32

· 압력: 250 psig (1825년 kPa 아bs) 최대

· 진공: 7.4 psia (51 kPa 아bs)

· 젖은 물자:

o 전극; 티타늄

o 몸; 316 스테인리스

o 절연체; 엿봄

o O 반지; EPDM

묘사:

Rosemount 분석 모형 400 /400VP 내구시간 전도도 감지기는 3/4 인치 MNPT 이음쇠를 사용하여 가공 배관으로 삽입나사에서 직접을 위해 디자인됩니다. 모형 400 감지기는 또한 sidestream 견본에서 사용될 수 있습니다. 3/4 인치 투관을 가진 1 인치 관 티는 적당한 교류 세포입니다. 3/4 인치 관 티는 0.1와 1.0/cm 세포도 함께 이용될 수 있습니다. 투명한 플라스틱 교류 세포는 또한 유효합니다 (PN 24091-02).

내구시간 감지기는 전도도 감지기를 접촉하고 있습니다. 그들은 0.01, 0.1, 1.0, 및 10/cm의 세포 불변의 것에서 유효합니다. 세포 불변의 것의 선택은 전도도에 달려 있습니다. 높은 전도도 견본은 더 큰 세포 불변의 것을 요구합니다. 추천한 범위 및 정확도를 위한 해석기 제품 자료표를 상담하십시오.

0.01, 0.1 및 1.0/cm 세포 불변의 것을 가진 감지기는 엿봄 절연체로 분리된 동심 티타늄 전극을 비치하고 있습니다. EPDM O 반지는 가공 액체에서 감지기의 내부 부속을 밀봉합니다. 10/cm 세포 불변의 것을 가진 감지기는 흑연 전극과 에폭시 몸을 비치하고 있습니다.

전해질 전도도는 온도의 강한 기능이고, 전도도 독서는 참고 온도에 가치로 전형적으로 개조됩니다. 온도를 측정하기 위하여는, 내구시간 감지기는 백금 RTD를 이용합니다. 금속 전극 감지기에서 RTD는 안 전극 안쪽에 입니다. 에폭시 몸 감지기에서는, RTD는 감지기의 끝에서 돌기하는 티타늄 thermowell에 있습니다.

모형 400 감지기는 Variopol에 유효합니다 6개의 급속 절단 방수 연결관. 상호 연결 케이블을 해석기에 타전하고 감지기에 케이블을 달리십시오. 감지기는 케이블 저장소로 폐쇄합니다. 감지기를 대체하기 위하여는, 단순히 Variopol 이음쇠를 차단하고 새로운 감지기를 플러그를 꽂으십시오. 케이블을 배선을 바꾸거나 재방송하는 아무 필요도 없습니다.

신청:

Rosemount 분석적인 400는 및 400VP ENDURANCE™ 다목적 전도도 감지기 높은 순수성 물에서 청결한 찬물에 배열하는 신청에 있는 전도도의 결심을 위해 예정됩니다. 감지기는 전도도가 있는 청결한, 비 부식성 견본에 있는 사용에 대하 이상적 20,000 이하 uS/cm.*입니다

두 저온 다 (221°F/105°C)와 고열 선택권 (392°F/200°C)는 유효합니다. 압력 한계는 250 psig (1825년 kPa 아bs)입니다. 감지기는 완전한 케이블 (모형 400)에 또는 Variopol 급속 절단 케이블 (모형 400VP)에 유효합니다.

감지기는 ¾ MNPT 이음쇠를 사용하여 가공 배관에 있는 직접적인 삽입을 위해 예정됩니다. 그들은 또한 sidestream 견본에서 이용될 수 있습니다. 세포 불변의 것은 0.01/cm, 0.10/cm, 및 1.0/cm입니다.

높은 전도도, 모형 228 또는 226와 같은 토로이드/유도적인 감지기가 있는 견본을 위한 *For 더러운 부식성 견본은 또는 추천됩니다.

명세:

세포 불변의 것: 0.01, 0.1, 및 1.0/cm

젖은 물자:

전극: 티타늄

몸: 316 스테인리스

절연체: 엿봄

O 반지: EPDM

가공 연결: 3/4 인치 MNPT

온도: 32 – 221ºF (0 – 105ºC)

온도 (선택권 -60): 32 – 392ºF (0 – 200ºC)

압력: 250 psig (1825년 kPa 아bs) 최대

진공: 1.6에 in. 누설 Hg는 (5.2 kPa) 공기 0.005 SCFM (0.00014 m3/min) 이하 입니다.

연 (모형 400 전용): 10 ft (3.1 m) 기준; 50 ft (15.2 m) 선택

경쟁 이점:

공장 측정한 세포 불변의 것 구경측정에 플러그 앤 플레이 밖으로 의 상자를 지킵니다
정확도. 전도도를 접촉해서 감지기는 0.01, 0.1, 1.0, 및 10/cm의 세포 불변의 것에서 유효합니다.

3/4 인치 MNPT 이음쇠를 사용하여 가공 배관으로 삽입나사에서 지시하십시오.
400 감지기는 또한 sidestream 견본에서 사용될 수 있습니다.

VARIOPOL (VP) 급속 절단 연결관에 유효한.

엿봄으로 분리된 동심 티타늄 전극과의 단단한 연결을 급수하십시오
절연체. EPDM O 반지는 가공 액체에서 감지기의 내부 부속을 밀봉합니다.

백금 RTDS를 느끼는 온도는 다예 다제를 제안합니다.
온도: 32 – 221ºF (0 – 105ºC)
온도 (선택권 -60): 32 – 392ºF (0 – 200ºC)

모형 402와 404를 가진 선택권이 다재다능한 설치 윤곽에 의하여나사 에서를 가진, 철회 가능한, 그리고 흘러 관통합니다.
