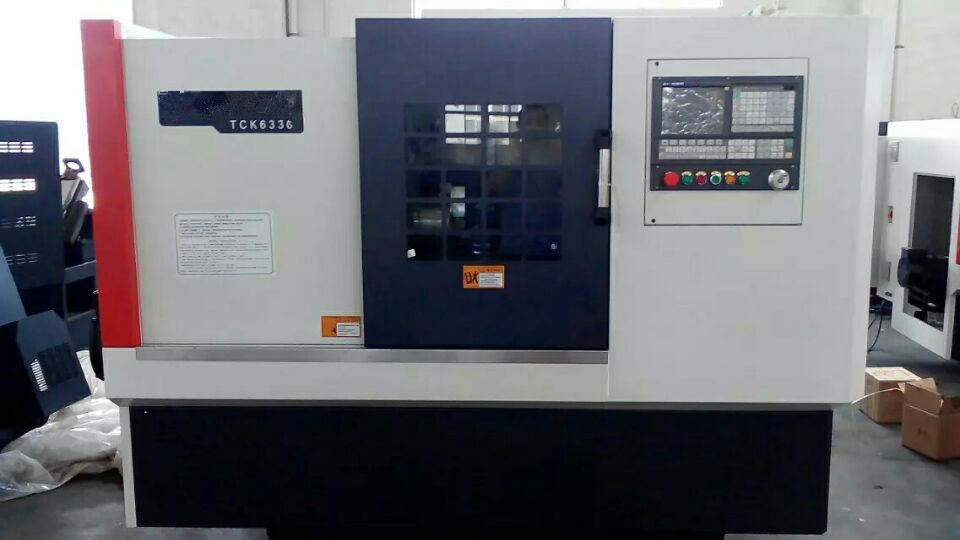

45 도는 대만 선형 홈을 가진 침대 CNC 선반 기계를 기울이





빠른 세부사항:

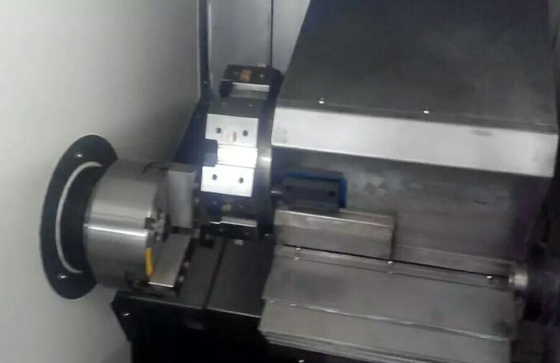

• 4개의 공구 갱 유형 포스트
• 스핀들은 4000 분당 회전수를 결합합니다
• 대만 Hiwin 선형 홈
• 기름 실린더가 6에 의하여 속을 비게 했습니다



묘사:



이 기계는 45 가장 높은 엄밀한 통합 침대, 큰 토크 스핀들, 대만 선형 가이드 방법을 채택합니다, 이것은 기계에게 더 높은 단단함, 높은 정밀도를 지키고 통신수에 더 높은 속도 스핀들 센터 가깝 선적을 더 편리한 내리 제품 만듭니다.

 특히 디자인한 더 무거운 선적 바닥 기초, 넓혀진 기계 침대는, 강화한 격판덮개 엄격한 필요조건을 기계로 가공하는 높은 stength를 만나기 위하여 지킵니다.

  b. 높은 엄밀하고 높은 정밀도 독립적인 스핀들 단위, 전송을 이고 V 벨트 옆에, 안정적으로 시작할 수 있습니다 채택하거든 smoothly.lubrication 지질은, 명백하게 스핀들의 열 개악, 증가 열 안정성 및 정밀도를 감소시킵니다.


  c. 먹이는 체계는 대만을 고명한 상표 Hiwin 선형 가이드 방법 채택하고 표준 윤곽으로 58도 이상 Hiwin 공 나사 경도는, 가장 높은 속도, 가장 높은 기계로 가공 정밀도 및 우수한 동적 성과를 지킵니다.

  d. 대만 상표에 의하여 속을 비게 한 물림쇠 및 속을 비게 한 기름 실린더, 자동 귀환 제어 장치 유압 공구 포탑 및 유압 tailstock의 표준 윤곽으로 일본 YASKAWA 자동 귀환 제어 장치 모터 갖추십시오.

  e. 표준 윤곽으로 대만 LNC 관제사, 선택에 GSK, KND, FANUC, 미츠비시, 시멘스 etc.

  f. 기계 침대는 45 도를 기울이, 한 조각 우수한 수지 모래에 의하여 던져진 완전한 침대, 비틀 힘 채택하고 flexural 단단함은 칩 운반을 위해 명백하게, 동시에 쉽고 그리고 빠르다 증가됩니다





처음 것은 품고 장치 가공을 위해 적당합니다

두번째 유형은 고속과 높은 정밀도 가공을 위해 적당합니다

고객은 그(것)들의 아무 유형나 선택할 수 있었습니다.


명세:



TCK6332

명세	단위	TCK6332
침대에 최대 그네	mm	Φ320
교차하는 활주에 최대 그네	mm	Φ120
물림쇠	인치	콜릿 물림쇠, 6
x-축 여행	mm	400
Z 축선 여행	mm	300
스핀들 속도	rpm	3,000rpm
스핀들 코		A2-5
스핀들의를 통하여 구멍 직경	mm	Φ48
스핀들 막대기 직경	mm	Φ38
빠른 먹이는 속도	m/min	15
먹이는 속도 삭감	mm/min	1-15,000
X/Z 축선 모터 토크	Nm	7/7
스핀들 모터 힘	kW	5.5
공구 막대기 단면도 크기	mm	25x25
X/Z 위치 정확도	mm	0.016/0.02
X/Z 반복성	mm	0.006/0.006
기계 차원 (L*W*H)	mm	1,600*1,600*1,630
NW	kg	1,700



TCK 6340

제조자 기계 TCK6340	명세
최대. 침대에 그네	400mm
최대. 교차하는 활주에 그네	120mm
x-축	300mm
z 축선	300mm
홈	대만 Hiwin 선형 홈
스핀들 속도	1500rpm/4500rpm
스핀들 코	A2-5
스핀들의를 통하여 구멍 dia	48mm
빠른 속도로 움직이는 속도	20m/min
스핀들 모터	5.5kw
x/z 모터 토크	7/7 Nm
공구 막대기 단면도	25*25mm
공구	4개의 공구 gany 유형 포스트
x/z 위치 정확도	0.016/0.02 mm
x/z 반복성	0.006/0.006mm
기계 차원	1800*1750*1700mm
N.W.	1800KG





신청:



자동차, 기관자전차, 전자공학, 항공 우주, 군 기업, 기름과 다른 기업에 적용 가능한, 원뿔 표면, 원형 아크 표면, 회전하는 부속의 끝 얼굴을 돌고 대량과 높은 정밀도 자동적인 가공에 있는 고능률로 각종 미터와 인치 실 및 더 많은 것은 돌 수 있었습니다





경쟁 이점:



•  45° 기울기 침대 CNC 선반
•  고정확도 대만 선형 홈
•  수용량을 전하는 칩은 크 편리했던, 고객은 정면 또는 뒤에서 운반하는 칩을 선택할 수 있었습니다
•  스핀들 단위에는 2가지의 유형, 무거운 절단 유형 및 고속 유형이 있습니다
•  갱 유형 공구 포스트



우리의 serives



1. 엔지니어는 해외 기계장치 서비스를 하게 유효합니다. 어떤 국가에서는, 우리는 해외 대리인이 있습니다

그리고 전문적으로 판매 후 서비스를 때 맞추어 하기.



2. 온라인 이동할 수 있는 솔직한 서비스 24 시간.



3. 우리 공장에서 훈련해서 온라인으로 비용 이 면제되거든.



4. 보장은 12 달, 작은 끊긴 부속 대체하게 비용 이 면제되, 예비 품목 배달됩니다로입니다

 고객 편의상 기계.



5. 우리는 제일 대리인 가격 및 분배자 가격을 제안합니다.
