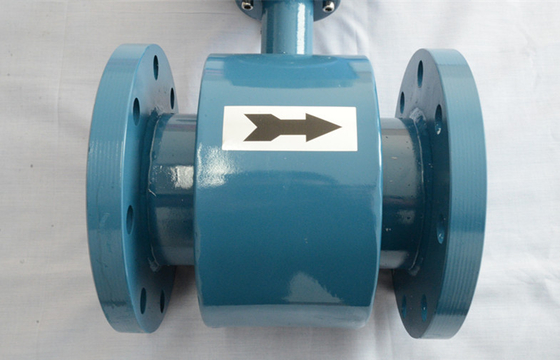

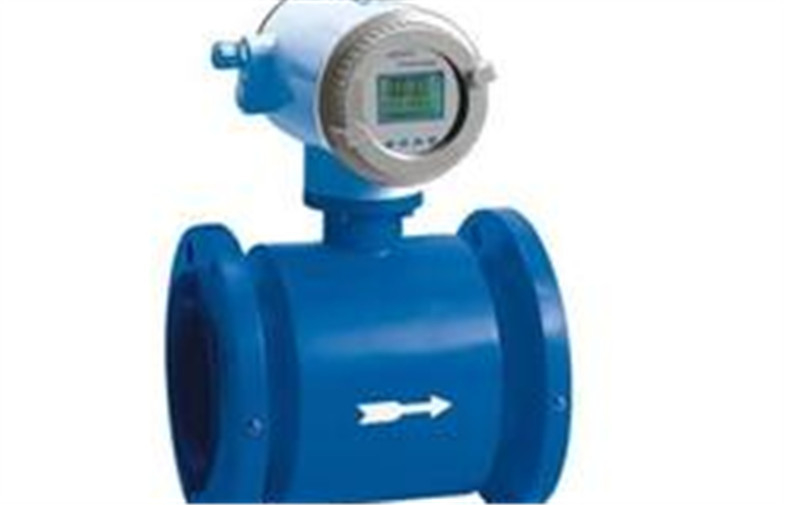

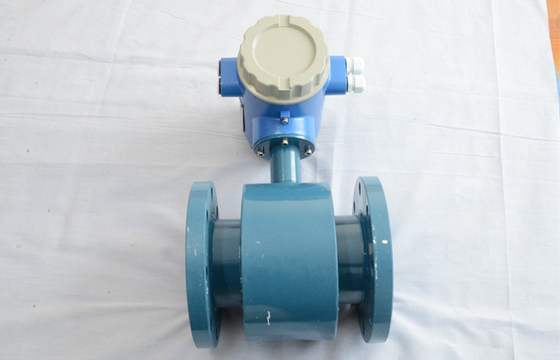

순수한/하수 오물 물 교류 측량을 위한 전자기 교류 미터

순수한/하수 오물 물 교류 측량을 위한 전자기 교류 미터





빠른 세부사항:



임명 형태: 플랜지 통합 유형

가늠구멍: DN10~DN2000

전극 물자: 316의 HB, Hc의 티타늄, Ta

안쪽 안대기 물자: PTEE, PFA, F46의 크롬

매체: 지휘 액체 (단단한 액체 2단계 몸을 포함하십시오)

정확도 급료: 0.2%, 0.5% 1.0%

흐름 속도 범위: 0.1~15m/s (선택할 수 있는 교류 단위)

정격 압력: 0.6Mpa, 1.0Mpa, 1.6Mpa 및 4.0Mpa

보호 급료: IP67, IP68

출력 신호: 4~20mA 산출, 주파수, 맥박

통신 인터페이스: RS232, RS485 및 수사슴





묘사:



ZZGC 시리즈 전자기 유량계는 전자 유도의 홰러데이 법칙을 따릅니다. 그들은 정확하게 전기 지휘, 부식제, 그리고 액체도 섞어인 액체의 흐름율을 측정하기 위하여 이용될 수 있습니다. 그들은 석유의 기업, 화학 공학, 약학, 제지, 전력, 환경 보호를 통하여 등등 널리 이용됩니다.



온갖 액체를 위한 전자기 유량계 한 벌은 흘러 그것의 사소 전도도를 기준으로 하여 전자 전도도 액체 진흙 및 슬러리 등등과 같이 측정하. 결과는 온도, 압력, 점성 및 조밀도에 의해 영향을 받을 수 없습니다.

그것은 또한 부식성 물자 측정을 위해 적당한 물자가 안대기 물자를 위해 선택될 한 사용될 수 있습니다. 순수 매체는 결과에 영향을 미치지 않을 것입니다.

교류 감지기와 지적인 변환기 콤팩트는 또는 따로따로 완전한 유량계를 구성합니다.



측정 범위 비율: 1:100

l 아무 교류도 장비를 강화합니다

전자 전도도 액체의 각종을 위한 l 한 벌

l 온도, 점성, 압력 및 조밀도에서 영향 없음

l 반대로 부식

l는 둘 다에와 역방향 흐름을 측정합니다

쉬운 l 거대한 전시는 작동합니다

힘을 잃으십시오 경우의 자료를 저장하는 l 장기 EEPROM

l는 protocal MODBUS/HARTcommunication를 지원합니다

l 폭 작동 볼트 범위

l 각자는 진단합니다

교류 감지기 기술적인 spec

기술적인 spec

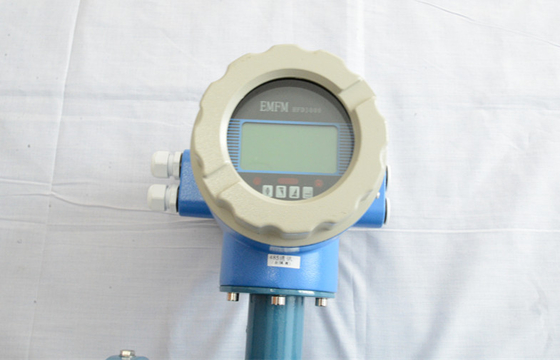

전시는 8element 흐름 자료를 나타내기 위하여 액정 표시, 현재 시계를 도달합니다. 선택할 것이다 단위의 2개의 종류: 입방 미터 또는 L.

구조에 의하여 삽입되는 작풍, 조밀한 유형 또는 분리되는 유형

측정 중간 액체 또는 단단하 액체 2단계 액체, 전도도 >0.5μs/cm2

범위 0.05m/s~12m/s

0.1m/s~10m/s 사이 정확도 범위는 0.5%일 수 있습니다

DN (mm) 6mm~2000 mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, 선택 PN420

출력 신호 4~20mA 또는 주파수

커뮤니케이션 RS485의 표준 () 지원 MODBUS 의정서, 지원 수사슴 (선택권)

연결 DN6~DN2000 플랜지 연결

온갖 플랜지 기준을 위한 연결 표준 한 벌 (예를들면: BS EN1092-1)

표준 정확도는 EN1434-1에 적용합니다: 2003 기준

세륨 증명서는 LVD 2006/95/EC와 EMC 2004/108/EC에 적용합니다

EN 61326-1: 급행 2006년 방사선 기준 (BS EN50081-1에게 적용하십시오)

EN 61326-1: 급행 2006 대전파 방해 기준 (BS EN50082-1에게 적용하십시오)

EN 61010-1: 2001년

IP65를 위한 보호 급료 콤팩트 유형은 (선택) IP67or IP68는을 위해, 따로따로 타자를 칩니다

(선택) 전력 공급 AC86~220V 또는 DC24V

주위 온도 5~55C

주위 huminity 85% 이하 r.h (noncondensation)

차고 온난한 물 순수한 물 및 부식성 물자 등등과 같은 응용 범위 전도도 액체.

DN (mm) 6mm~~2000mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420

전극 물자 316L

안대기 물자 PTFE는 또는 주문을 받아서 만듭니다

최대 중간 tem 0~70는 180입니다

포탄 물자 탄소 강철

보호 급료 IP65, IP67 및 IP6

연결 모든 applys (예를들면: BS EN1092-1)





신청:



주요 응용 프로그램 지역;

순수한 물, 하수 오물 물

전자 제조는 할당합니다

화학과 산업 약





명세:



환경 온도	– 10~+ 60℃	정상적인 근무 조건 대 실험 상태	환경 온도	20℃±2℃
관계되는 습도	5%~90%		상대 습도	45%~85%
힘 공급	8~265V, 45~63Hz (단 하나 AC) 16~30V (직류)		요점 입력	220±2% 50Hz±5%
와트	<15wmating with="" sensor="">		워밍업 시간	30min









경쟁 이점:



- 주위 온도: -20~60;
- 상대 습도: ≤85%RH;
- 대기압: 86KPa~106KPa;
- 적용 가능한 액체: 전기로 지휘 액체;
- 유동성 온도: - 25~ +65

- 전기 전도도: 5us/cm.
