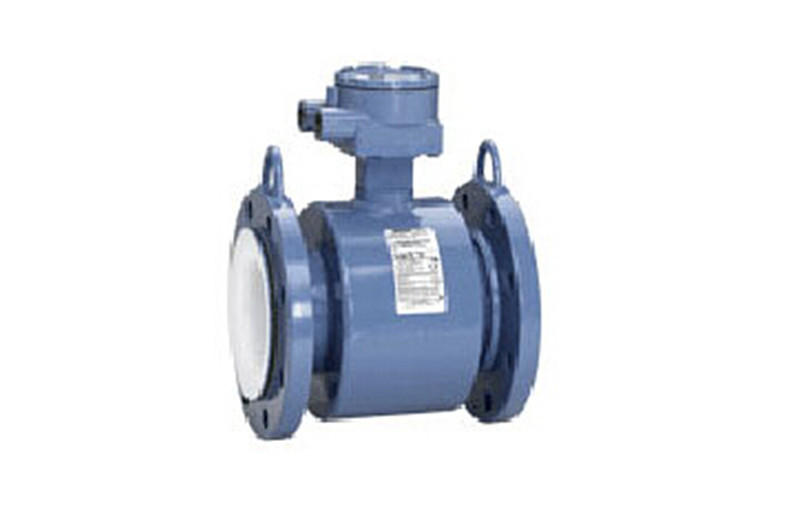

Rosemount 8705는 감지기 Flowtube 감지기 플랜지를 붙였습니다 전도성 액체 및 슬러리를 위한 flowtube 플랜지를 붙였습니다

빠른 세부사항:

1. Rosemount의 제조하는
2. 플랜지가 붙은 작풍
3. 0.25% 표준 정확도; 유효한 0.15% 고정확도 선택권
4. 유효한 36 인치 크기에 ½
5. 맥박이 뛴 DC 코일 드라이브 힘
6. 표준 공정 설계

묘사:

Rosemount는 스테인리스 탄소 강철에서 8705대의 플랜지가 붙은 감지기 날조되고 습기와 다른 오염물질에 대하여 보호하는 신비한 물개를 제공하기 위하여 용접됩니다. 밀봉한 주거는 모든 내부 성분을 보호하고 적대하는 환경에서 타전해서 최대 감지기 신뢰도를 지킵니다. 모든 Rosemount magmeter 체계 사용은 기술 가공 환경에 있는 변이를 보상하는 지속적인 자동적인 영점규정을 제공하는 DC 맥박이 뛰었습니다; 특히 뒤에 오는 특성에:

1. 모든 용접한 감지기 주거는 가장 가혹한 환경에 있는 신뢰도를 지킵니다
2. 크기의 광범위는, 당신의 자석 유량계 전부를 만나기 위하여 물자와 전극 물자를 일렬로 세워서, 15 mm에서 900mm에 관 직경에 적용 가능한 필요로 합니다.
3. ISO 위치 길이.
4. 감지기 임명 필요조건: 상류로에서 똑바로 5D와 제 2 하류 관.
5. 정확도: 기준을 위해 0.25%와 고정확도 선택권을 위해 0.15%.
6. 서비스: 전도성 액체 및 슬러리.
7. 전송기 선택: 8732E와 8712E에 교환할 수 있는.
8. 위 범위 한계: 12m/s.
9. 온도 한계: 주위와 최대를 위한 -34에서 65 °C. 가공 범위는 PTFE와 PFA 안대기를 가진 -29에서 177 °C입니다.
10. 육체적인 명세:

• 비 젖은 물자: 감지기와 플랜지의 유숙 그리고 폴리우레탄 페인트를 위한 완전히 용접된 물자를 위한 304SST 또는 316SST.
• 젖은 물자: PFA, PTFE, ETFE, 폴리우레탄, 내오프렌, Linatex 안대기 및 316L SST의 니켈 합금 276 (UNS N10276), 탄탈, 80% 백금 20% 리듐, 전극을 위한 티타늄.
• 전기 연결: 번호 8 나사식 터미널과의 2 1/2-14의 NPT 연결은 전기 배선을 끝 울안에서 제공됩니다.

신청:

명세:

단계 1: 교류 감지기 유형   유형 신청 주 정확도 선택권 선 크기 코일 드라이브 힘 8705 표준 공정 설계 0.25% 표준 0.15% 높은 15 - 900 mm 0.5 - 36 인치 맥박이 뛴 DC 8711 조밀한 라이트급 선수 0.25% 표준 0.15% 높은 4개 - 200 mm 0.15 - 8 인치 맥박이 뛴 DC 8721 & 음료 및 생명 공학, 3-A 및 EHEDG 음식을 위해 디자인하는 0.5% 표준 0.25% 높은 15-100 mm 0.5 - 4 인치 맥박이 뛴 DC 8707 P&P, M&M 슬러리에 있는 베스트 교류 및 시끄러운 신청 0.5% 표준 0.25% 높은 80 - 900 mm 3 - 36 인치 높 신호 맥박이 뛴 DC   단계 2: 강선 물자 선택   강선 주 임시 직원 한계 유형과 선 크기 PFA 제일 FLUOROPOLYMER 화학제품과 마포에 우수한 저항. 어떤 신청을 위해 적당한. -20 350°F에 (- 177°C에 29 플랜지 15 - 350 mm 0.5 - 14 인치 웨이퍼 4개 - 8개 mm 0.15 - 0.3 인치 PTFE 더 나은 FLUOROPOLYMER PFA 보다는 비용 효과. PFA 보다는 우수한 내화학성, 그러나 더 적은 마모 저항. -20 350°F에 (- 177°C에 29 플랜지를 붙이는 15 - 900 mm 0.5 - 36 인치 웨이퍼 15 - 200 mm 0.5 - 8 인치 ETFE 좋은 FLUOROPOLYMER PTFE에 유사한 화학제품 그리고 마모 저항, 그러나 더 낮은 maxium 온도 더 비싼 것. -20 300°F에 (- 29에서 149°C) 플랜지를 붙이는 15 - 400 mm 0.5 - 16 인치 웨이퍼 15 - 200 mm 0.5 - 8 인치 폴리우레탄 깨끗한 물 (화학제품 없음)에 전형적으로 적용해. 소립자를 가진 슬러리에 저항하는 마포. 140°F에 0 (- 18에서 60°C) 플랜지를 붙이는 15 - 900 mm 0.5 - 36 인치 내오프렌 물과 바닷물에 전형적으로 적용해. 소립자를 가진 슬러리에 저항하는 마포. 185°F에 0 (- 18에서 85°C) 플랜지를 붙이는 80 - 1800년 mm* 1.5 - 72 인치 단계 3: 전극 유형과 물자 선택   전극 유형 신청 주   단추 표준 전극 디자인. 특히 마포가 관심사인 대부분의 신청을 위한 사용. 제대로 감지기를 치수를 재서 개량될 수 있는 입히기에 공정한 저항이 있습니다.   탄알 코 입히는 것이 있는 사용은 관심사 및 고체 출석하. 탄알 코 전극은 연마재 또는 슬러리 신청에서 입자가 전극에 증가하기 가공 소음 귀착되기 때문에 사용되면 안됩니다.   전극 물자 신청 주 316L SST 표준 전극 물자. 최대 낮은 농도 물 - 근거한 신청과 호환이 되는. 스테인리스 높은 농도 산 신청에서 사용을 피하십시오. 니켈 합금 276 SST가 수락가능하지 않은 높은 농도 산에 매체에 있는 사용. 바닷물과 같은 높은 염화물 농도를 가진 신청에 있는 사용. 백금 (80% 백금, 20% 리듐) 주류 신청을 위한 이상은 펄프 그리고 제지 산업에서 찾아냈습니다. 식물에 있는 거의 각 신청을 커버하는 한가한 전극 선택권으로 또한 이상. 거의 각 과정 액체와 호환이 되는. 탄탈 높은 농도 산을 위한 이상은 염화수소와 불화 수소산과 같이 흐릅니다. 티타늄 나트륨과 수산화 칼륨과 같은 높은 농도 부식성 (기본적인) 신청을 위한 이상. 단계 4: 전송기 선택   유형 주 정확도 선택권 전력 공급 사용자 인터페이스 산출 의정서 LOI 8732 완전하거나 먼 설치 0.25% Std 0.15% 높은 세계적인 AC/DC HART®, Foundation™ fieldbus 광학 스위치 LOI 또는 전시 전용 8712 먼 벽 0.25% Std 0.15% 높은 세계적인 AC/DC 수사슴 열성적인 단추 LOI 8712 높은 신호 먼 벽. 8707 flowtube와서만 호환이 되는 0.5% Std 0.25% 115V AC 수사슴 열성적인 단추 LOI 단계 5: 진단과 강화된 특징   유형 주 가용성 표준 진단 전송기 기계설비 결함; 전송기 소프트웨어 결함; 감지기 코일 결함; 빈 관 각 E 시리즈 전송기로   D1 고정확도 선택권 (0.15%) 8732와 8712   도끼 DI 강화된 ⁄ ⁄ 기능 8732와 8712     수사슴 ⁄ FF       DA1 ⁄ D01 진단 한 벌은 다음을 포함합니다: 지상과 배선 결함 검출, 높은 가공 소음 탐지. 8732와 8712   DA2 ⁄ D02 진단 한 벌은 다음을 포함합니다: 8714i 내부 미터 검증 8732와 8712

경쟁 이점:

8700의 자석 유량계 체계는 어떤 전도성 액체든지 미터로 재기에 대하 이상적인 obstructionless 교류 측량을 제공합니다. 건축자재의 넓은 선택은 높게 부식성 액체에서 수시로 여겨진 다른 장치로 측정하게 어려운 섬유질 슬러리에 실제로 모든 신청을 겸용성을, 제공합니다. Rosemount 자석 유량계는 조밀도, 온도, 압력 및 점성 변화에 의하여 꾸밈없는 포장에 있는 측정 교류의 이득을 실제로 제안합니다.
