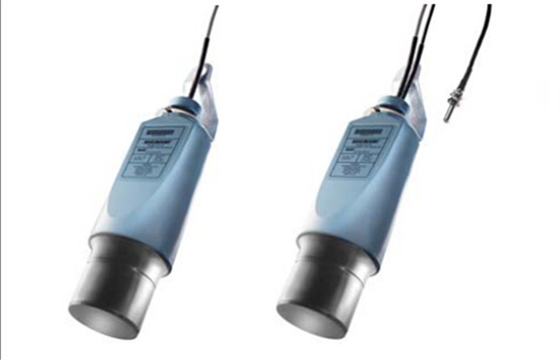

Rosemount 3107/3108 수준과 교류 측량을 위한 초음파 수준과 교류 전송기

Rosemount 3107/3108 수준과 교류 측량을 위한 초음파 수준과 교류 전송기

빠른 세부사항:

· 4-20 반복 강화되는 mA

· 39ft (12m)에 운영 범위

· Accrucay:

3.3ft 미만 측량을 위한 o ±0.1" (2.5 mm)

3.3ft 측량 이상을 위한 o ±0.25%

· 밀봉된 어려운 UPVC 주거

· 부식 - 저항하는 PVDF에 의하여 젖는 물자

· 간단한 체제 및 가동

· 설치하는 후에 최소 정비

· 임명과 위임의 저가

· 자동적인 온도 보상

묘사:

Rosemount 3107/3108의 초음파 수준과 교류 전송기는 초음파 기술에 근거를 둡니다. 초음파 펄스 신호는 액체 표면에서 전달되고 반영됩니다. 전송기는 전달하고 받기 사이 타임 딜레이 "반영한 신호 (에코) 및 측정을 들으려고 귀를 기울입니다". 액체 표면에 거리는 계산된 타임 딜레이를 사용하여 자동적으로 산출됩니다. 수평 측량 (거리 마이너스 밑바닥 참고)는 4-20 mA 및 수사슴 산출을 통해서 보내집니다.

3107에는 자동적으로 온도 효과를 거리 보상을 위한 통합 감지기가 있습니다.

3108에는 공장 적합하던 먼 온도 감지기가 지속으로 전송기의 주위에 기온을 측정하는 있습니다. 그것은 그 때 자동적으로 온도 효과를 거리를 보상하는 공기에 있는 음속을, 계산합니다.

신청:

Rosemount 3107/3108의 초음파 수준과 교류 전송기를 위한 신청은 다음을 포함합니다:

· 저장 탱크 수준

· 열려있는 수로 교류

· 유출하는 구덩이

· 공기통 수준

· 완충기 탱크

· 여과층 수준

명세:

경쟁 이점:

이동 부분 없이 측량 비 접촉
1. 설치하고 형성해 쉬운 단식하거든
2. 수준, 목차 (양), 또는 열려있는 수로 교류의 지속적인 측량
3. MCERTS는 Rosemount도 사용을 위한 버전을 3490의 시리즈 통제 단위 증명했습니다
4. HART® 산출을 가진 반복 강화된 4-20mA
5. 젖 우물과 집수에 있는 사용을 위해 (IP68) 밀봉되는 공장 39 피트까지 (깊은 곳에서 12 m)
6. 어려운 공기통 강, 먼 일 및 유출하는 처리 공장과 같은 드러낸 위치에 신청을 위한 모든 UPVC 건축 이상
